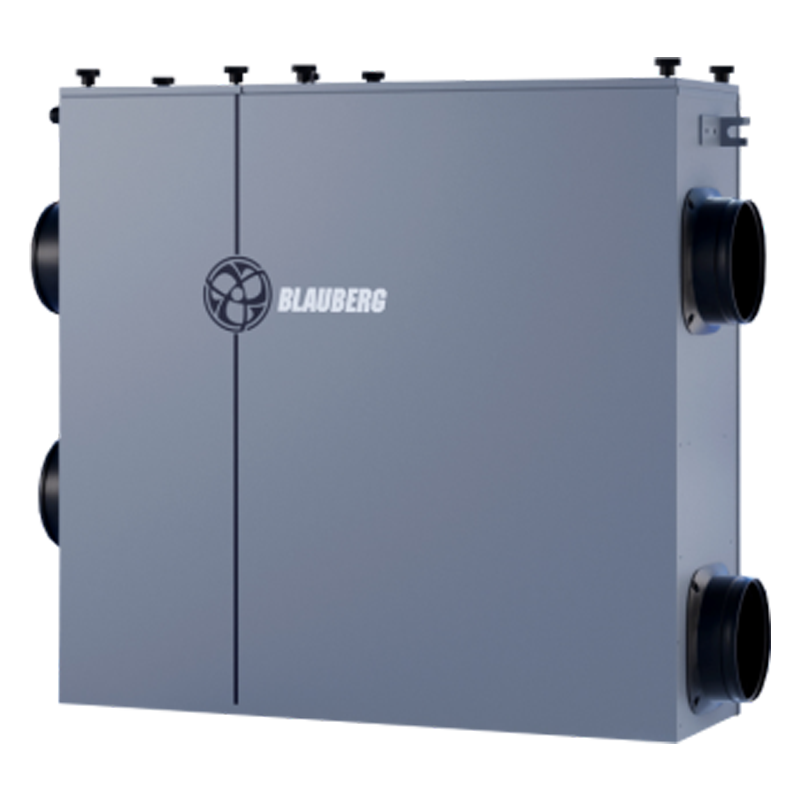

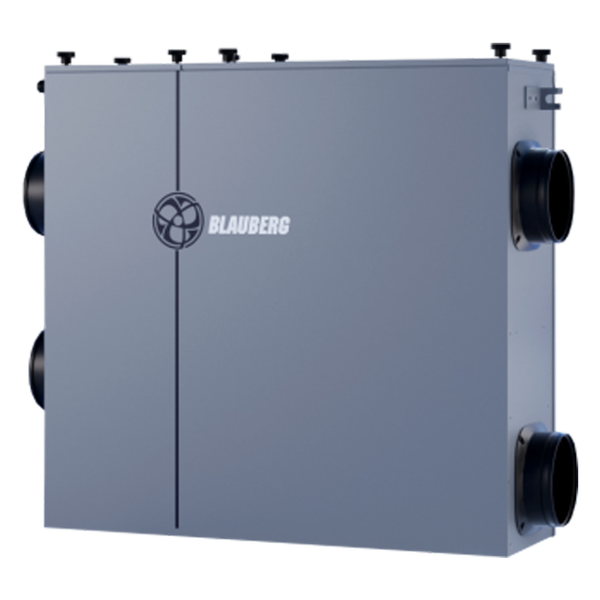

Blauberg KOMFORT GLA

Giới thiệu chung

• Blauberg KOMFORT GLA là giải pháp thông gió trung tâm treo trần hiện đại, phù hợp cho nhiều loại công trình như căn hộ, nhà phố, biệt thự hay văn phòng nhỏ. Thiết bị sử dụng cặp quạt cấp – hút BLDC hiệu suất cao và 4 cổng nối ống Ø150 mm, kết hợp bộ trao đổi năng lượng hiệu suất cao lên tới 75%, giúp giảm tải cho điều hòa và tối ưu điện năng tiêu thụ.
• Hệ thống lọc thô và lọc tinh loại bỏ hơn 99% bụi mịn PM2.5, phấn hoa và tạp chất, mang đến luồng khí tươi sạch, giảm ẩm mốc và khử mùi ngột ngạt trong không gian kín.
• Phiên bản KOMFORT GLA F được nâng cấp với công nghệ nano BlauFion chủ động diệt khuẩn – khử mùi, kết hợp bộ điều khiển thông minh CS3N 1.5 hỗ trợ giám sát và vận hành ngay trên điện thoại.
• Thiết bị đáp ứng nhu cầu thông gió 24/7, vận hành êm ái, bền bỉ, là lựa chọn tối ưu cho những gia đình ưu tiên chất lượng không khí và sức khỏe.

Tính năng của sản phẩm

1. Thu hồi năng lượng hiệu quả.

• Bộ trao đổi năng lượng dạng tấm hiệu suất cao thu hồi 75% nhiệt lượng từ khí thải. Ngoài ra, lõi trao đổi được làm bằng nhựa poly cao phân tử giúp cân bằng độ ẩm, duy trì tiện nghi trong không gian.
• Mùa đông: làm ấm khí tươi trước khi cấp vào phòng.
• Mùa hè: tận dụng khí mát trong nhà để giảm nhiệt khí ngoài trời.
• Hai luồng không khí trao đổi nhiệt nhưng không hòa trộn với nhau, khí tươi cấp vào phòng không bị nhiễm mùi từ khí thải.
• Bộ trao đổi năng lượng có thể rửa trực tiếp bằng nước, kháng khuẩn và chống nấm mốc lên tới 99%.

2. Lọc không khí sạch đến 99%

• Hệ thống lọc:
• Đường cấp: Lọc thô G3+G4, Lọc tinh HEPA H13 phủ ion bạc.
• Đường hồi: Lọc thô G3+G4
• Lọc thô G3 giữ dị vật, côn trùng, có phủ lớp than hoạt tính để xử lý mùi sơ bộ.
• Lọc thô G4 giữ lại bụi lớn và bụi trung cấp.
• Lọc tinh HEPA H13 phủ ion bạc diệt khuẩn loại bỏ >99% bụi mịn PM2.5, phấn hoa, bào tử nấm.
• Dễ tháo lắp, vệ sinh và thay thế định kỳ.

3. Công nghệ nano BlauFion – diệt khuẩn chủ động

• Tạo hạt nano hydroxyl tiêu diệt 98% vi rút và 99,99% vi khuẩn.
• Khử mùi và phân hủy VOC (mùi ẩm, mùi hoá chất, formaldehyde…).
• Khả năng làm sạch chủ động, hiệu quả hơn máy lọc khí thông thường.

4. Động cơ BLDC kép mạnh mẽ – êm ái

• Hai quạt BLDC lưu lượng lớn, tiêu thụ điện thấp, hoạt động cực êm 30-40 dBA.
• Áp suất tĩnh cao 350–420 Pa, quạt tự động cảm biến tổn thất áp suất trên đường ống và tăng tốc độ của quạt để đảm bảo duy trì lượng gió cấp vào nhà không đổi, phù hợp kết nối đường ống dài, phân phối gió tốt.
• Có thể điều chỉnh độc lập linh hoạt quạt cấp và quạt hút, dễ dàng chuyển đổi áp suất dương và áp suất âm trong nhà.

5. Điều khiển thông minh – kết nối linh hoạt

• Bộ điều khiển CS3N 1.5: màn hình LCD, nhiều chế độ (hẹn giờ, nghỉ đêm…).
• Có 3 chế độ vận hành: Chế độ thông minh theo cảm biến, Chế độ thông gió, Chế độ cấp khí tươi.
• Kết nối Wi-Fi điều khiển qua ứng dụng Blauberg Home.
• Tương thích RS485 / Modbus để tích hợp Smart home, BMS.

6. Thiết kế mỏng gọn – lắp đặt dễ dàng

• Thiết kế treo trần siêu mỏng (246 mm), giấu kín trong trần giả.
• Vỏ thép mạ kẽm, cách nhiệt NBR 5 mm - cách âm – tránh đọng sương.
• 4 cửa ống Ø150 mm với gioăng cao su kín khí.
• Lắp linh hoạt nhiều hướng, dễ dàng bảo trì qua cửa thăm nhỏ.

Thông số kỹ thuật

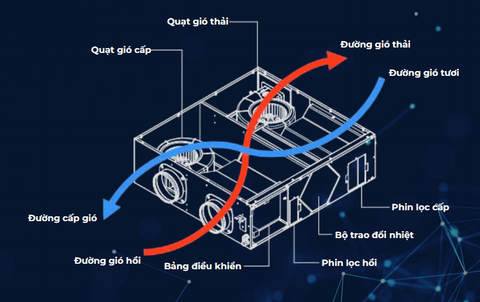

Nguyên lý hoạt động

Thiết bị làm việc theo nguyên lý hai quạt – hai đường gió tách biệt hoàn toàn, đảm bảo không trộn lẫn khí thải và khí cấp.

1. Hút khí thải trong phòng và đưa qua bộ trao đổi nhiệt

• Không khí trong nhà (nhiệt, ẩm, CO₂, VOC…) được quạt hút kéo vào thiết bị.
• Dòng khí này đi qua bộ lọc G4 + G3 để giữ bụi thô và tạp chất, bảo vệ bộ trao đổi nhiệt.
• Sau khi lọc, khí thải đi vào bộ trao đổi nhiệt.

2. Lấy khí tươi ngoài trời và lọc sạch trước khi cấp vào phòng

• Không khí ngoài trời được quạt cấp hút vào thiết bị.
• Khí tươi đi qua lọc thô G4 và lọc tinh HEPA H13
• Khí tươi sạch sau khi lọc đi vào bộ trao đổi nhiệt.

3. Trao đổi nhiệt và ẩm – không trộn lẫn hai dòng khí

• Tại bộ trao đổi nhiệt, hai dòng khí đi trong hai kênh riêng biệt của lõi trao đổi → không trộn lẫn, không lẫn mùi.
• Màng nhựa poly cao phân tử cho phép truyền ẩm hai chiều → giúp cân bằng độ ẩm không khí trong nhà và ngoài trời.

Kết quả sau trao đổi nhiệt:

• Khí cấp được làm ấm vào mùa đông – làm mát vào mùa hè.
• Giảm tải cho hệ thống điều hòa, tiết kiệm điện năng.
• Tăng độ ẩm vào mùa khô và giảm ẩm vào mùa nóng.

4. Cấp khí sạch – thải khí bẩn ra ngoài

• Sau trao đổi nhiệt, khí thải được quạt hút đẩy hoàn toàn ra ngoài trời.
• Khí tươi sạch – được thu hồi nhiệt ẩm được quạt cấp đưa vào phòng qua đường supply.
• Có thể thiết kế phòng với áp lực dương hoặc áp lực âm tùy theo nhu cầu sử dụng.

5. Phát ion khử khuẩn chủ động

Máy phát ion nano đặt ở đường khí cấp:

• Tạo ra hàng tỷ nano-ion 5–20 nm/s.
• Diệt khuẩn, khử mùi, diệt vi rút, kết hợp bộ lọc H13 tăng hiệu quả làm sạch.
• Ozone sinh ra nằm ở mức rất thấp, <0.019 mg/m³, an toàn cho con người.

6. Chế độ chống đóng băng tự động

Khi vận hành mùa đông, bộ trao đổi có nguy cơ đóng băng. Thiết bị có cơ chế chống băng:

Quy trình bảo vệ:

• Cảm biến nhiệt độ phát hiện nhiệt độ sau lõi trao đổi giảm thấp.
• Thiết bị tự động tắt quạt cấp, chỉ giữ lại quạt hút hoạt động.
• Khí thải ấm tiếp tục đi qua lõi → làm tan băng.
• Hết băng → quạt cấp hoạt động trở lại bình thường.
• Cơ chế này bảo vệ thiết bị, giữ hiệu suất thu hồi nhiệt ổn định.

Thiết kế lắp đặt

• Thiết kế

Kiểu dáng âm trần nhỏ gọn

• Dạng hộp mỏng chỉ 246–251 mm, dễ giấu trong trần giả mà không ảnh hưởng thẩm mỹ.
• Vỏ thép mạ kẽm sơn tĩnh điện, bên trong lót cách âm – cách nhiệt NBR 5 mm giúp chống ồn và chống đọng sương.
• Thân máy thiết kế kín, không rò rỉ khí.

Cổng nối ống tiêu chuẩn Ø150 mm

• Gồm 4 cổ ống (Fresh Air – Supply – Return – Exhaust).
• Tích hợp gioăng cao su chống rò khí, phù hợp ống mềm bảo ôn hoặc ống cứng.
• Bố trí đúng chuẩn HVAC, dễ tích hợp với hệ ống gió của căn hộ, văn phòng.

Cấu trúc quạt & lõi trao đổi năng lượng

• Hai quạt DC hiệu suất cao đặt hai bên, lõi trao đổi nhiệt ở giữa.
• Lõi bằng màng nhựa poly cao phân tử thu hồi cả nhiệt và ẩm, kháng khuẩn 99%, rửa được bằng nước.
• Lõi troa đổi năng lượng được lắp trên ray trượt, tháo vệ sinh rất dễ dàng.

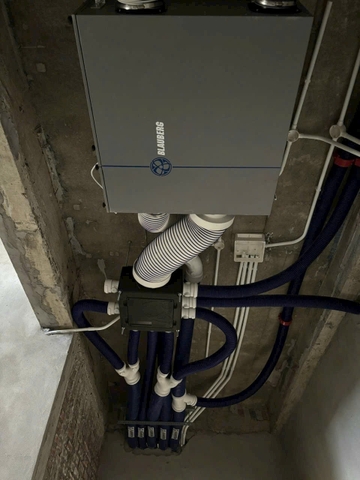

• Lắp đặt

• Vị trí
• Treo trần bê tông hoặc trần xà gồ chắc chắn (nhà vệ sinh, hành lang, kho).
• Cách xa phòng ngủ để giảm truyền ồn.
• Cần không gian đủ kết nối ống và cửa thăm bảo trì.

• Các bước lắp đặt

1. Chuẩn bị kết cấu treo: Gắn ty ren M8–M10, bố trí cao su chống rung.
2. Treo máy: Điều chỉnh máy cân bằng, không siết quá chặt.
3. Đấu nối ống gió: Kết nối đường ống, phân phối đến từng phòng
4. Đấu nối điện: Aptomat 5A riêng, dây 2×1.5 hoặc 3×1.5 mm², lắp bộ điều khiển CS3N.
5. Chạy thử: Kiểm tra lưu lượng, tiếng ồn, cảm biến, …

• Giai đoạn lắp đặt

Lý tưởng nhất: Lắp đặt và đi đường ống trước khi đóng trần

• Bảo trì

Bộ lọc

• Kiểm tra định kỳ: 3–4 tháng.
• Lọc thô G4: Thay thế sau 2 lần kiểm tra.
• HEPA H13: không rửa, thay thế sau 3 lần kiểm tra.

Lõi trao đổi nhiệt

• Vệ sinh mỗi 12 tháng: rửa bằng nước, để khô hoàn toàn.

Module BlauFion

• Lau bụi nhẹ khi bảo trì định kỳ (không cần thay thế).

Quạt & động cơ

• Động cơ BLDC bền, bảo hành 5 năm.
• Nếu có tiếng kêu bất thường, dừng máy và kiểm tra.

Tổng vệ sinh hệ thống

• 6–12 tháng/lần: vệ sinh khoang máy, cửa gió, đường ống (nếu cần).

Ứng dụng

• Căn hộ chung cư
• Nhà phố – biệt thự
• Phòng ngủ – phòng khách
• Văn phòng – spa – trị liệu
• Không gian cần lọc khí sạch - êm - tiết kiệm điện

Phương pháp lựa chọn đơn giản

• Chọn theo số người trong phòng

• Căn hộ nhỏ 1–2 phòng ngủ → KOMFORT GLA D250 F
• Nhà 3–4 phòng ngủ→ KOMFORT GLA D350 F
• Biệt thự, nhà lớn hoặc văn phòng nhỏ→ KOMFORT GLA D500 F

Quy tắc tính nhanh: Tối thiểu 20 - 30 m³/h khí tươi mỗi người

Lời khuyên: Nếu phân vân, hãy chọn model lớn hơn một cấp. Máy lớn chạy ở tốc độ thấp sẽ êm và tiết kiệm điện hơn máy nhỏ phải chạy tốc độ cao.

Đây là phương pháp lựa chọn đơn giản, chưa đúng theo tiêu chuẩn. Để có giải pháp thiết bị chuẩn xác, phù hợp nhất cho dự án, khách hàng cần liên hệ với các kỹ sư có chuyên môn để tính toán lựa chọn thiết bị một cách chính xác nhất.

Phụ kiện liên quan

• Phụ kiện theo máy:

• Thân máy KOMFORT GLA (vỏ, quạt, lõi trao đổi nhiệt, module điện) – 1 bộ
• Bộ điều khiển CS3N 1.5 (bảng điều khiển gắn tường và dây tín hiệu nối máy) – 1 cái
• Bộ lọc không khí (G4, HEPA H13 đã lắp sẵn trong máy) – 1 bộ
• Bộ ốc vít và khung treo– 1 bộ
• Sách hướng dẫn lắp đặt & sử dụng– 1 quyển
• Phiếu bảo hành chính hãng Blauberg – 1 bộ

• Phụ kiện đi kèm

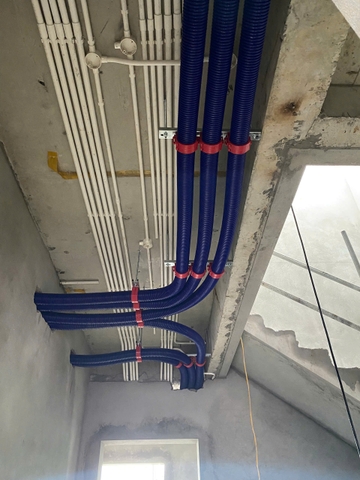

Hệ thống đường ống kết nối và phụ kiện Blaufast
